ママチャリ改造 厚歯リング付きのMicheのピストクランクをセット!


前回の1インチのヘッドパーツと下玉押し圧入でメンドくささのピークを越えました、ママチャリ改造。

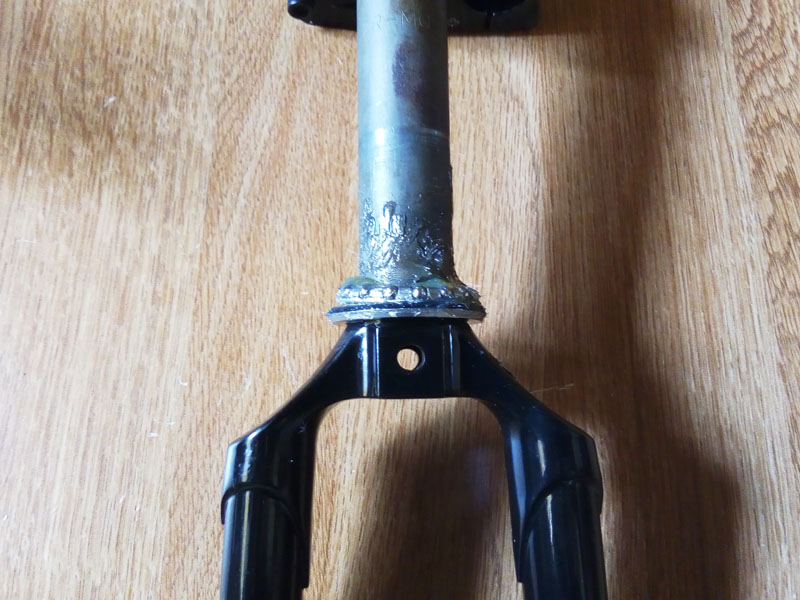

1インチフォーク装着



もくろみのとおりにTANGEのノーマルサイズのJISヘッドパーツ一式と同モデルのITA下玉押しでぶじにママチャリのアヘッド化を果たしました。



正直、二度とやりたくない・・・規格の下調べ、フォークとヘッドパーツの調達、各部の圧入、すべてが一筋縄じゃありません。



アダプターで純正フォークをなんちゃってアヘッド化する方がぜんぜんイージーです。今回、ヤフオで落札したママチャリフレームにフォークが付属しなかったからなあ。




シングル用のトラッククランク購入



今回は駆動部のメインパーツ、クランクの取り付けです。165mmサイズのスクエアテーパーのシングル用、トラック系かピスト系、1万以下であれこれ物色して、これを見つけます。



Miche Primato Advanced クランク



Miche、ミケはイタリアの自転車パーツブランドです。ツール系よりトラック系の機材が有名です。このPrimato Advancedはトラッククランクの名品です。



165mm、厚歯の47Tリング、107mmのBB、そして、あこがれのmade  in Italyです。ディス・イズ・ピストクランクです。ママチャリとは対極だあ!



SUGINOやデュラエースのトラッククランクがフォーマルなチャリ界では人気ですが、競輪風味がぼくの好みに合いません。



競輪は公営競技、ギャンブルです。ギャンブルはだめですよね~。競輪機材=ギャンブルグッズみたいなものだ~。ぼくの清く正しいママチャリにはご法度ですよね~。



クランクの付属の107mmのBBをセットします。



カンパと同型のBB



MADE IN ITALYが光りますね! が、ここで問題が出ます。シマノ用のBB工具がこのMicheのBBには合いません。



で、ネットで調べますと、つぎのような結論を見出せます。



「MicheのピストクランクのBBカップはカンパニョーロと同型です。カンパ用のスクエアBBの工具を用意しましょう」



この期にカンパ用のBB工具だあ?! そんなものはない! さあ、どうしよう?





カンパタイプのBBカップを代用工具で取り付け



きちょうめんなDYIラーさんはアマゾンで上記の工具をカートインします。他方のずぼらなB4Cさんは見切り発車でやってみます。



左BBからしましょう。AZのグリスをべっちょりぬります。



ママチャリBBシェル左



しかし、このタイプにはハンガーのフェイシングはぜんぜん無意味です。カップ側にフェイスにあたる部分がありません。ツライチ風になります。



テキトーなものをカップのみぞにかませて、右回しにしめます。ごついヤスリがぴったしです。



やすりでねじこむ



フレーム、BBのネジきりの精度はまあまあです。ごりごりやきつきつはありません。七分まで手でするする締められます。最後がちょっと固くなります。



ストッパーがありませんから、カップがずんずん入っていきます。てきとうなところで止めましょう。このくらいだあ?



BBカップイン



OK牧場です。右側に行きましょう。もしか、ITA用のBBじゃないかあ? と不安がよぎりますが、ネジ切りはJISタイプです。右カップは逆ネジ=左回し=JIS、BSA用です。一安心。



じゃあ、BB本体とカップをセットします。しかし、シャフトがじゃまして、やすりが入りません。



シャフトと右カップをセット



うーんとなやんで、工具箱を物色して、L字金具を見つけます。それをこんなふうに当てて、シャフトごと左回しで増し締めします。



テキトーな金具で代用



このくらいだあ? シェルとカップのギャップは左側と同じくらいです。この状態でへんな遊びやガタはありません。



右カップイン



これでえっか! フィキシングボルトで左右のクランクアームを取り付けます。スクエアテーパーの取り付けは楽ちんです。



クランク装着完了



オー、ポリッシュシルバー! アルミのシルバーなフレームとクランクがよくマッチします。この絵面にママチャリ感はしません。トラックバイクのようです。



クリアランスはこんなです。



クランクのアームとリングのクリアランス



じゅ、純正? なかなかのタイトさです。Qファクターがナローです。ママチャリの間隔じゃない。



1インチコラム用のスターファングルナットを圧入



おまけでヘッド周りを完成させます。『グリス作業を同日にやろう』がうちの家訓です。グリスしながら写メがけっこうな難題です。スマホがもれなくべとべとテカテカします、うえーん。



以前に下玉押しの圧入、上下わんの圧入をしましたが、力を使い果たして、スターファングルナットをほったらかしにしました。



ノーマルサイズ用スターファングルナット



このナットはTANGEの1インチのヘッドセットの付属品です。もちろん、1インチの金属コラム用です。



ちなみにママチャリのスレッドフォークにはスタファンやアンカー類は未装着です。クイルステムの下側の臼(ウス)が留め金の役割をします。



NITTO(日東) ステム NTC-150 NTC-150 50 φ25.4 φ22.2 50 シルバー
  • NITTO(日東)
  • 価格   ¥ 3,276 ¥ 4,817
  • 販売者 ECJOY!
Amazonでチェック



着脱は手軽ですが、ポジションの調整力が絶無です。長さ、高さがはなから決め打ちです。そして、ふんいきが否応なくレトロ調になっちゃいます。

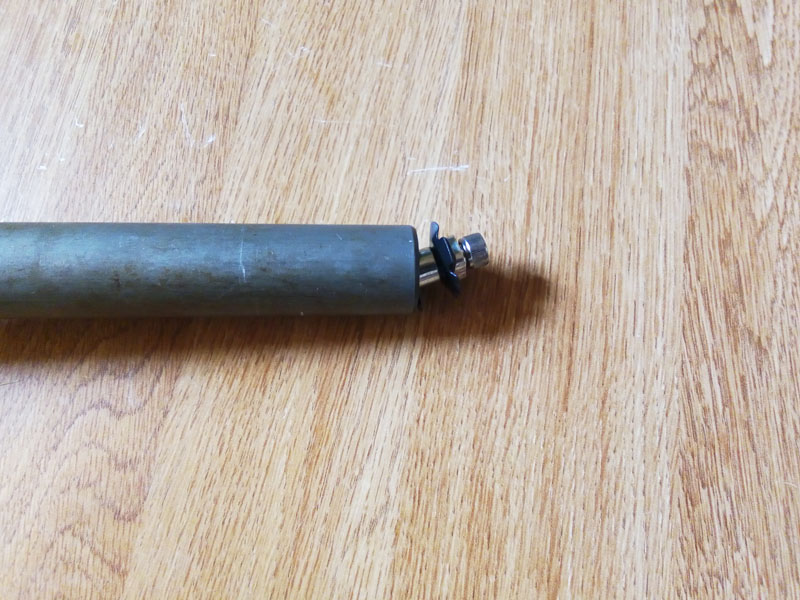

スターファングルナットの圧入はかんたんです。ネジをいれて、ハンマーでがちーん!



じゃあ、だいたいこんなふうにズレます、ははは。



ずれた



まあ、テキトーに角度を見ながら、最終的にこうします。さかさにして、玄関先でがんがんやるのがぼく的にはいちばん高精度です。

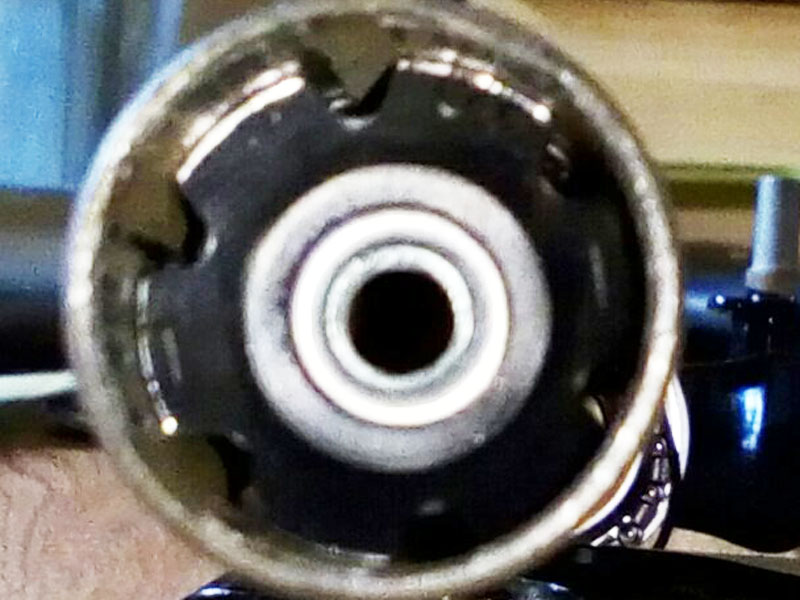

スタファン圧入



OK牧場です。



自作スペーサーをさらに自作で切り詰める

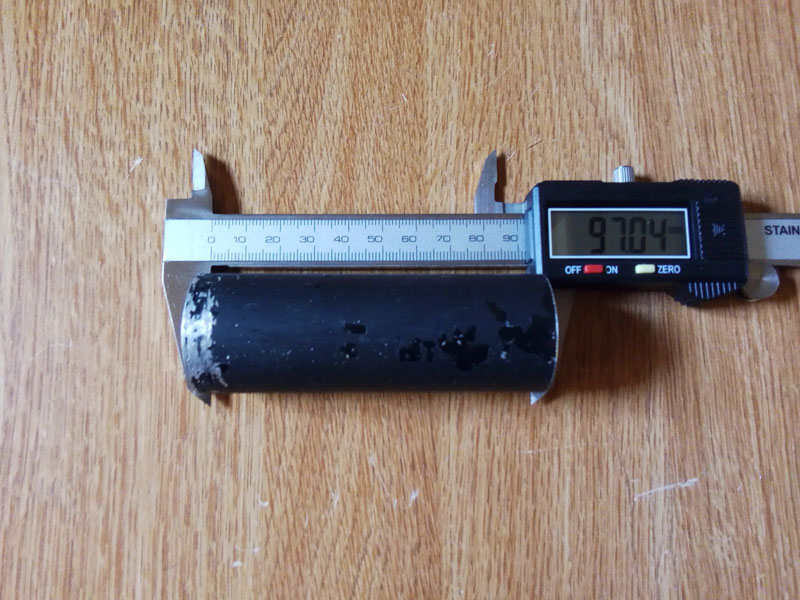

このフォークのコラムは未カットです。けっこうなスペースが出ます。だいたい95-100mmです。10mmスペーサーを10枚重ねするかあ?



1インチのコラムスペーサーがまたまたレアアイテムです。これを血眼でさがさず、代用品を使いましょう。



ミニベロのフォーク用にアルミパイプから自作した超ロングスペーサーをさらに短くしたややロングスペーサーです。ノコギリとパイプカッターの合わせわざで切りました。



自作スペーサー



もとは外径32mmの厚さ1.5mmのアルミパイプです。じゃあ、内径は29mmジャストで、オーバーサイズ28.6mmのコラムのスペーサーには十分です。



ノーマルサイズ25.4mmとのクリアランスは片側1.8mm、最大3.6mmになっちゃいます。左右はがたつきます。



でも、スペーサーのキモは上下のフィット感です。横の遊びは苦にならない・・・はず。



さあ、ベアリングにグリスをしましょう。べちょりんこ。



ベアリングにグリスべちょぬり



で、こうゆうふうに写メすると、スマホのマット地のガワをテカテカにできます。けっこう気をつけて、撮影前に念入りにペーパーでふきふきしますのに~。



上わんを同じくグリスアップして、自作スペーサーを入れて、ステムをはめます。



ヘッド周り

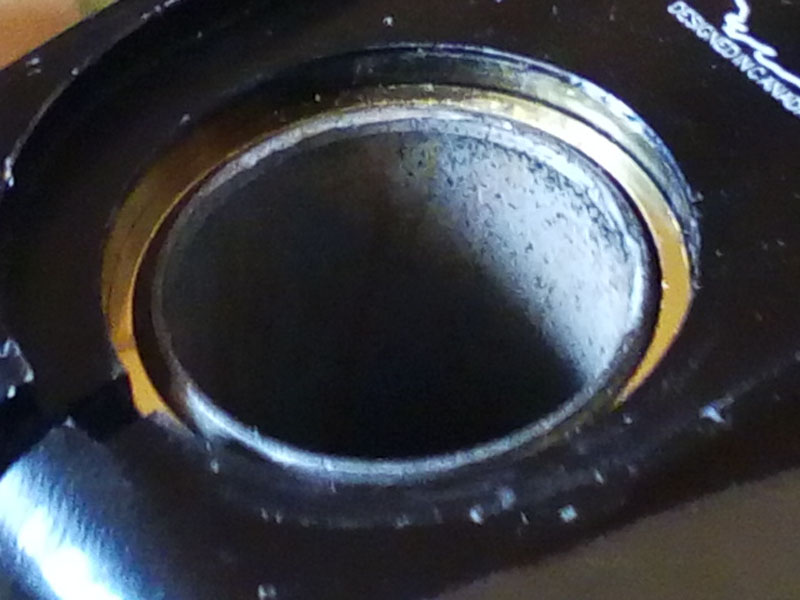

コラムトップとステムトップのギャップはこんなです。ちら見えの金色は1インチ→オーバーサイズのシムです。



コラムとステムのギャップ



はい、パーフェクトギャップです。トップキャップをつけて、ステムを本締めします。案の定、上下のガタはありません。ハンドリングは滑らかです。大成功!



全体像です。



ママチャリけ?



おれが知ってるママチャリとちゃう・・・



ハンドルバー、ブレーキレバー、ケーブル類、チェーン、ペダルは手元にあります。乗り出しのためのラストピースはホイールです。と、フロントのVブレーキだ。



スタンドは必須ですが、カゴはどうですかね? ショッパーバッグでおしゃれにするかなー。



次回、ママチャリにホイールを付けます、固定ギアのチューブラーを!
