1xママチャリ爆誕? MTB用きゅうりクランクとNW楕円リング換装

以前、ロードバイクのピスト化に伴うパーツの余剰でママチャリがエアロなドロップハンドルになるとか、SRAM x CAMPAGONOLOのなんちゃって11速になるとかします。



ドロハンママチャリ 正面

ドロハンママチャリ 正面



そのあと、諸事情からこのママチャリがおくらいりなります。チャリ部屋のこやしとなって、ほこりをかぶります。

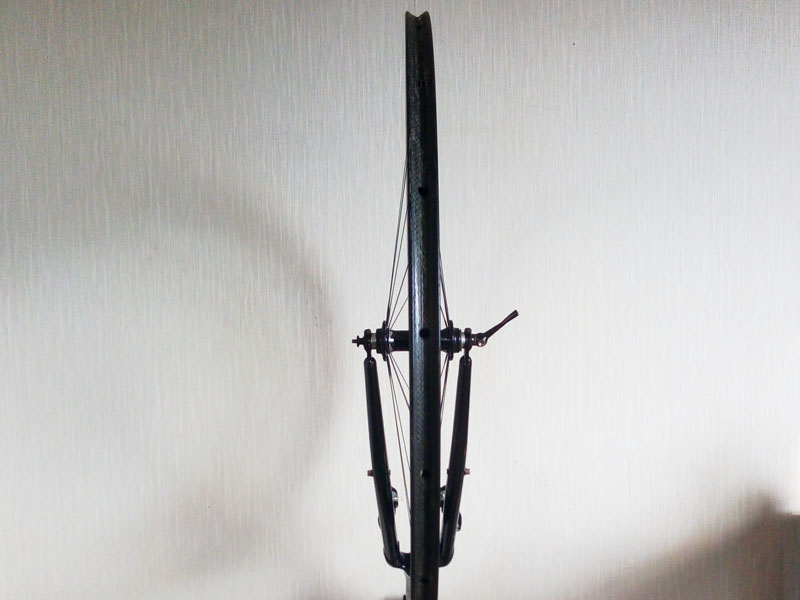

最近の出番はカーボンチューブラーのメンテです。さかさまのママチャリのフォークが振れ取り台の役目をりっぱに果たしました。



フォークで振れ取り

フォークで振れ取り





ママチャリ改造再始動



こんなていたらくを見かねて、さらに夏の暑さに半狂乱になって、前々からのアメイジングな計画を再始動します。それはBB交換とクランクアップデートです。



現在のものはふつうのスクエアテーパーのシングルクランクです。Miche Advenced、トラッククランクです。



クランク装着完了

クランク装着完了



伝統的なトラッククランクのBCDは144です。で、5アームの5ボルトです。チェーンリングの歯数は47Tです。で、タイプはシングル用の厚歯です。



ふつうのママチャリにはぜいたくなクランクです。が、うちの異常な車体にはややパンチ不足です。ブームでロードパーツが五万と出回ります。ママチャリロード化はもはや陳腐でありきたりです。



BCD144の薄歯リングは骨董品



BCD144の5アーム、この仕様の市販品はトラッククランクのみです。つまり、固定ギア用、シングルスピード用です。ギアは厚歯だ。



厚歯のギアの歯は多段用チェーンには収まりません。クリアランスがぜんぜん別物です。歯のかかりがあさくなって、ちょろいトルクでかんたんに外れます。



左・11速用 右・1速用

左・11速用 右・1速用



で、このシングル系の厚歯リングを使うと、多段チェーンを使えませんから、シフトチェンジできません。また、1速用のチェーンは多段スプロケットの歯と歯の間に挟まります。



解決策はリングの交換かクランクの交換です。しかし、BCD144の5アームの薄歯リングはヴィンテージになります。数世代前のデュラエースやレコードの美品やデッドストックがたよりです。



二つ目はクランクの交換です。安価なクロスバイクや小径車のクランクはだいたいスクエアテーパーです。BCD104やBCD110やBCD130がメジャーです。



これは典型的なクロスバイクのBCD104の4アームです。



1000円でヤフオしたSUNTOURの160mmぼろんちょクランク

1000円でヤフオしたSUNTOURの160mmぼろんちょクランク



リングの選択肢はよりどりみどりです。これを安く調達する。



三つめが回転系の総とっかえです。スクエアBBを外して、中空シャフトのクランクをインストします。



幸か不幸かMTBの12速化に伴うパーツの余剰で超剛性のキュウリがジャンクボックス行きとなります。



かっぱ巻き

かっぱ巻き



ねじ切り用中空BBは手配ずみ

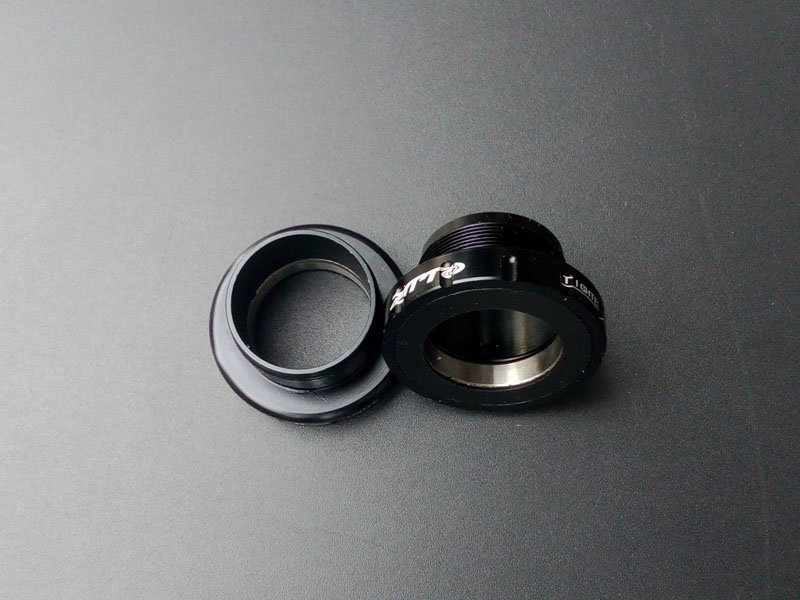

正直、この構想は大昔に決定して、あらたなBBが大陸からやってきます。ねじ切りシェル用の中空型BBです。



ねじきりBBシェル用BB30カップ

ねじきりBBシェル用BB30カップ



シマノのホローテックII型BBの30mmスピンドル用です。硬いキュウリの軸が30mmです。BBがこれに準じます。



10000km使用のリングとクランク

10000km使用のリングとクランク



RACEFACE ATLAS Cinchです。ごりごりのMTB用のアルミクランクです。海外の手練れはこれを両手持ちして、グリズリーと渡り合うとか渡り合わないとか。



10000km/1年でギアの歯は摩耗します。ちなみにリングはabsoluteBlackのfor Cinchの非BOOSTです。つまり、オフセットは一般的な6mmです。for BOOSTリングは3mmです。



チェーンリングの歯の摩耗 7000km

チェーンリングの歯の摩耗 7000km



1xのフロントシングルは一枚きりです。ロードのインナー+アウターのようにへたれがばらけません。交換の時期が明白です。



で、このおさがりはオフロードにはちと不安ですが、スーパーの買い出しにはぜんぜんOKです。



カンパ型カップの難



こんなふうにBBとクランクは準備万端です。スクエアテーパーのクランクとBBを外せば、5分でママチャリを1x OVAL Narrow Wide Direct Mount Chain Ring化できます。ながい仕様だ・・・



しかししかし、このスクエアテーパーのBBがくせものです。



シャフトと右カップをセット

シャフトと右カップをセット



MicheのBBです。クランクの付属品です。MADE IN ITALYの刻印が男心をくすぐります。”R”の表記のようにこれが右カップです。



汎用ロックリング工具が×



ねじ方向はBSA=逆ねじです。ふつうのスクエアBBのように見えます。が、カップのソケットが特殊です。なんとカンパニョーロタイプです。ソケットのミゾがシマノ/SRAM系よりやや浅めです。



ためしにラジオペンチでこのカンパタイプのカップに挑みますが、野ざらし雨ざらしのBBのトルクに跳ね返されます。



取り付けのときにはするする入ったのに!



テキトーな金具で代用

テキトーな金具で代用



シマノ/SRAM系のロックリング工具はピンのせいではまりません。クランクのシャフトが寸前でじゃまします。歯が溝に届かない。



で、おかげでしばらくこのBB交換は手付かずでしたが、ウエパー本店でようやく安い工具が見つかりました。



カンパ用スクエアBB工具

カンパ用スクエアBB工具



はい、カンパ用のBBカップ工具です。現行のカンパニョーロのBBはウルトラトルクです。大半のカンパユーザーはこれをスプロケットのロックリングに使います。



空前絶後のカンパ用スクエアBB外し



ママチャリのBB外しにこれを使うのはチャリの歴史的に非常なレアケースです。貴重な光景です。

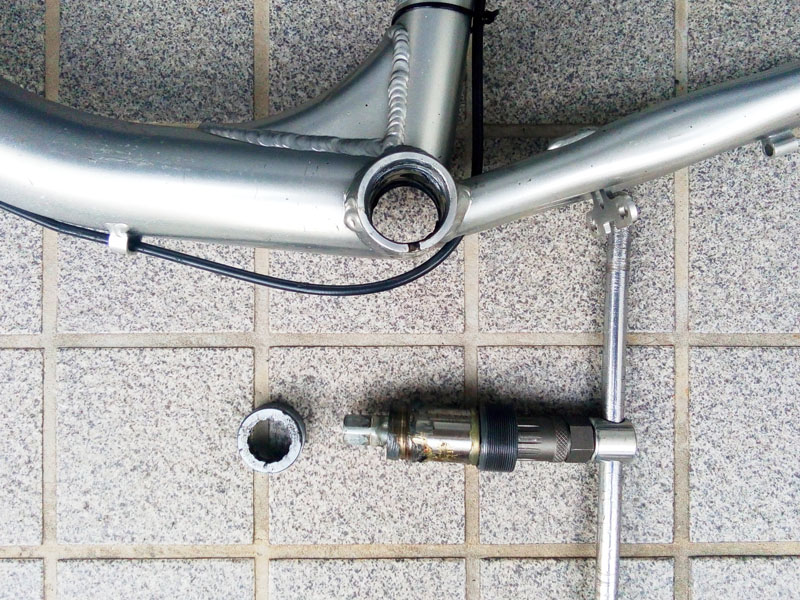

カンパ式スクエアテーパーBBカップ外し

カンパ式スクエアテーパーBBカップ外し



ぴったりですね。工具がこんなふうにはまれば、シマノ/SRAMのロックリング外しもOKぽく思えます。みぞの数はおなじ12個ですし。うちのピン付きのものはこんなふうにはまりません。

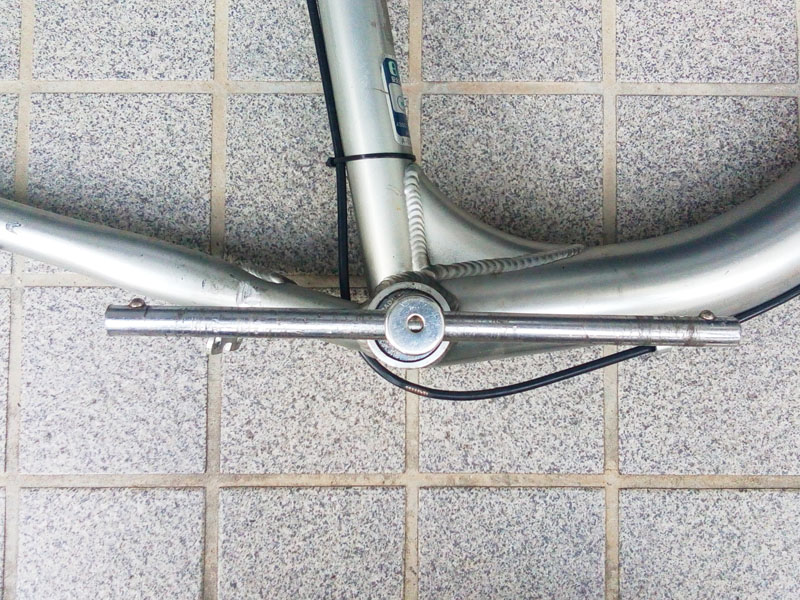

ソケットレンチのT型スライドハンドルをセットします。イタリア製のBBですが、ITAのBBではありません。じゃないと、JISの申し子のママチャリにはくっつきません。右カップは逆ねじです。



右カップは逆ねじ

右カップは逆ねじ



約10か月の雨ざらしの屋外駐輪で固着が不安でしたが、カップはすぐに回りました、ラッキー。で、案の定、ドライブ側のグリスの方がでろでろに汚れます。チェーンめ!



屋外駐輪雨ざらし10か月目のBB

屋外駐輪雨ざらし10か月目のBB

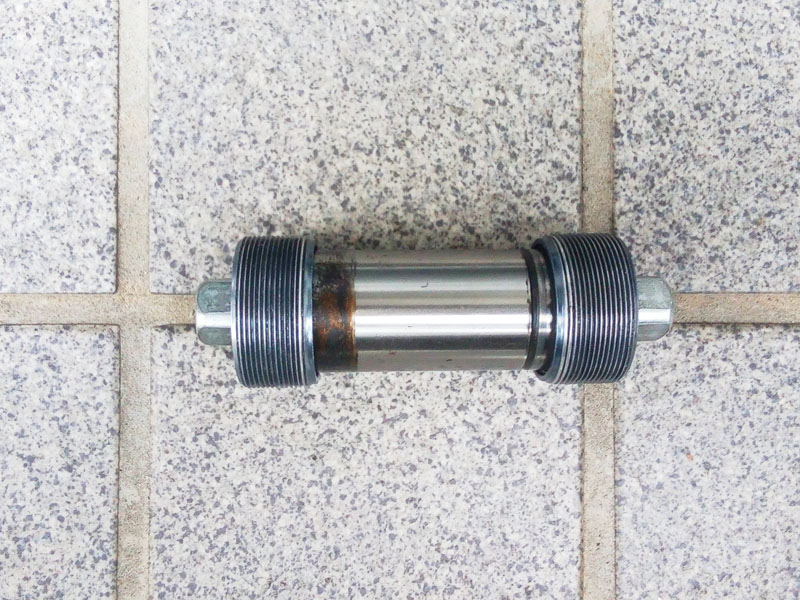

MicheのスクエアBBの近影です。カンパ式のカップはさびませんが、本体のはしっこが錆び錆びします。カップはアルミだあ?



ひさびさスクエアbb

ひさびさスクエアbb



で、魔法の拭き取り紙ワイプオールでフレームのシェルをふきふきします。ここのところ、圧入BBのメンテばっかりでねじ式はひさびさです。みぞの谷間をきれいにするのがめんどうだあ~。



ワイプオールでBBシェル掃除

ワイプオールでBBシェル掃除



この一事からねじ切りBBの整備性神話はぼくのなかではすでに過去のものとなります。圧入BBのメンテのがぜんぜんらくちんです。



ねじ切り用中空BB取り付け



さて、悲願の中空BBを取り付けましょう。外見はホローテックIIににますが、中身は別物です。カップの外形がホローテックIIカップ外しに入りません。



ホローテックIIよりでかい

ホローテックIIよりでかい



こんなときには緊急コード”MBHT”を発動しましょう、マイベストハンドトルク、ザ・手締めです。「きゅっきゅっきゅっ! もひおつおまけにきゅっ!」ってします。



ワッシャとプリロードで遊び埋め

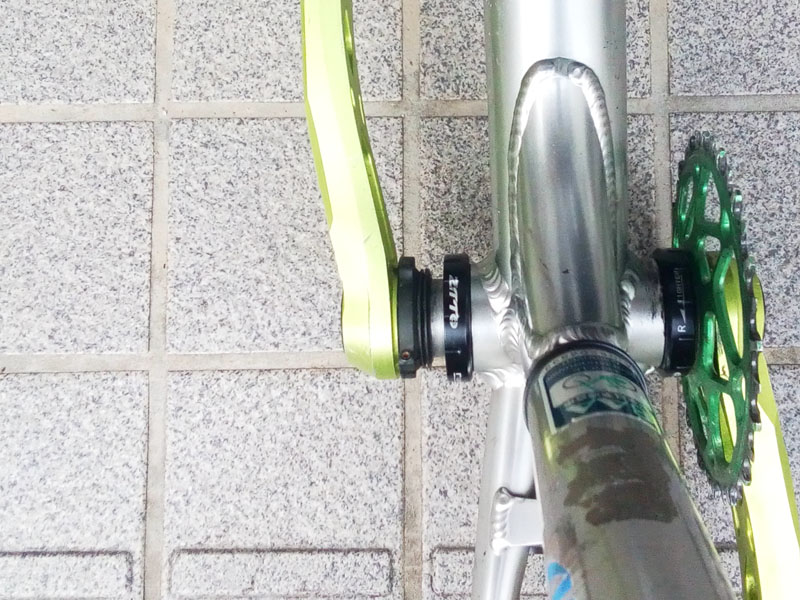

で、シャコッとクランクを通します。もののみごとにシャフトの遊びがでます。



BB92用のシャフトは余る

BB92用のシャフトは余る



これは想定内です。このクランクはMTB用です。BB92が最適サイズです。ロードフレーム+圧入BBやBSAねじきりシェル+カップにはジャストワイドです。



しかも、ママチャリのフレームのBBシェルは特殊サイズです。70mmですね。幅の数値だけはITAみたいです。でも、ねじ方向はBSAです。



BBシェル幅

BBシェル幅



はたして、大は小を兼ねます。てきとうなワッシャをぶちこんで、左クランクアームのプリロード機構で調整しましょう。



左クランクアームのプリロード機構

左クランクアームのプリロード機構



最近のオフロード系のパーツのトレンドはアジャスタブル、可変式です。『使えれば使える、使えなければ使えない』を地で行きます。



1xママチャリの母体が完成



そんなわけでイマドキスタイリッシュなママチャリが誕生しました。フロントシングルナローワイドダイレクトマウント楕円チェーンリング仕様です。冗長!



ママチャリ・ザ・ナローワイド

ママチャリ・ザ・ナローワイド



トレンディー! アルミのぶっといダウンチューブとMTB用のアルミの30mmスピンドルクランクです。構造的には最強クラスの剛性です。ガッチガチ!



楕円リングがペダリングを助け、より効率的なスーパーのはしごを可能にします。手持ちのパーツを使えば、ここからドロハン化、フラットバー化、シングルスピード化、ピスト化、11速化できます。



しかし、ドロハン化して外置きすると、なんかちょくちょくいじられます。いたずらとパクリのかっこうの的です。うちの近所では危険です。



フラットバー&多段化がだとうなところでしょう。でも、いちおう。



ママチャリロード

ママチャリロード
