自転車のフレームやコンポーネントはAlloy、アルミニウム合金の集合体です。
軽量、安価、丈夫。屋外駐輪、雨さらしで鉄みたいに錆びない。
しかし、「アルミが錆びない」は正確ではありません。厳密にはアルミは常温の空気中で瞬時に酸化し、緻密な酸化被膜（不動態皮膜）を形成します。
さらにその上に施されるのがアルマイト（陽極酸化、アノダイズ）加工や塗装です。色褪せや傷、気分の変化でこれらの剥離がまれに奇人の計画に上がります。
本記事では家庭用洗剤を使った DIY レベルから、プロ現場の化学的・物理的手法まで、アルミ表面処理の剥離方法を解説します。
アルミ表面処理の種類と剥離難易度
剥離作業に入る前に、処理の種類を見極めましょう。方法がまったく異なります。
| 処理の種類 | 特徴 | 剥離方法 | 難易度 |
|---|---|---|---|
| アルマイト（陽極酸化） | 金属光沢が残る、染色 | アルカリ性薬液 | ★★★☆☆ |
| 液体塗装（ウレタン、アクリル） | 塗膜の厚みがある | 剥離剤、サンダー | ★★☆☆☆ |
| 粉体塗装（パウダーコーティング） | 均一な厚膜、耐久性 | 専用剥離剤+加熱 | ★★★★☆ |
| フッ素樹脂塗装 | 非常に剥がれにくい | 専門業者に依頼推奨 | ★★★★★ |
これはカーボンフレームのウレタンとペイントの剥離です。カーボンには溶液を使えませんし、金欠で工具を買えず、手磨きでがしがしやりました。
アルマイト加工とは？ 「塗る」と「染める」の決定的違い
アルミパーツの表面処理で最も一般的なのがアルマイト加工（アノダイズ）です。希硫酸の溶液にパーツを浸漬し、電気を流してアルミ表面を電気化学的にざらつかせます。
そこに染料を含ませ、煮沸して表面の微細な穴（ポア）を封じます。
塗装（涂る）vs アルマイト（染める）
通常のペイント塗装は文字通り塗料を表面に塗り重ねるものです。革靴のクリームみたいなものです。
これに対しアルマイトはアルミ素材そのものに染料を染み込ませる染色処理です。この違いが決定的なのは、剥離の難しさにあります。
つまり、塗料と染料は別物です。
塗料はリムーバーやシンナー、サンダーで剥がれます。しかし、アルマイトは薬品で酸化被膜そのものを化学的に溶解しないと剥離できません。ホルツなどの家庭用の塗料剥離剤では通用しないのです。

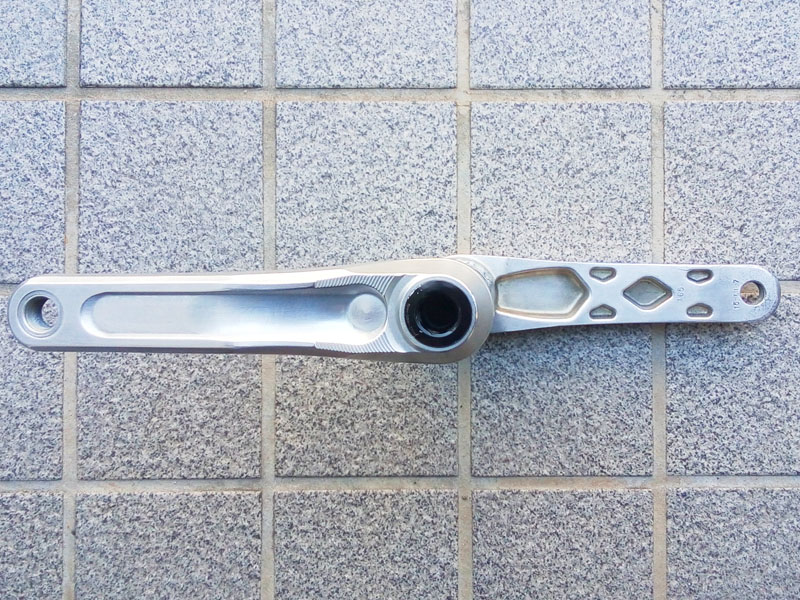

ここではこのアルマイト加工された MTB クランクを剥離し、シルバー（素地）に再生する工程を解説します。
家庭用洗剤でアルマイト剥離: パイプユニッシュ + サンポール法
近年、環境規制の強化により強力な業務用剥離剤は一般のホームセンターから姿を消しました。しかし家庭用洗剤のコーナーには業務用に匹敵する強力な薬品があります。
それがパイプユニッシュとサンポールです。
使用する薬品の性質
| 商品名 | 種類 | 主成分 | 役割 |
|---|---|---|---|
| パイプユニッシュ | 塩素系（強アルカリ性） | 水酸化ナトリウム（NaOH） | アルマイト皮膜の溶解・脱色 |
| サンポール | 酸性 | 塩酸（9%） | スマット（黒ずみ）の除去・中和 |
パイプユニッシュの主成分水酸化ナトリウム（苛性ソーダ、NaOH）はアルマイト剥離の標準的な薬品です。強アルカリ性がアルミの酸化皮膜を化学的に溶解します。
一方、サンポールの酸性はアルマイト剥離後に発生するスマット（黒ずみ）を除去する役割を担います。
⚠️ 最重要警告: この2つを絶対に混ぜない！ 塩素系と酸性洗剤が混ざると、有毒な塩素ガスが発生し、ます。混ぜるな危険の元ネタです。
準備するもの
- パイプユニッシュ（500mL 程度）
- サンポール（500mL 程度）
- 浸漬容器（プラスチック製またはガラス製。金属製は絶対NG）
- 厚手のゴム手袋
- 保護メガネ
- マスク（防塵・防臭タイプ）
- 水道水（大量に使用します）
- ウェス（ぼろ布）、キッチンペーパー
- 中性洗剤（食器用洗剤）
- ワイヤーブラシまたはアクリルたわし
Step 01: 事前準備と脱脂
クランクをバイクから外し、分解します。チェーンリング、ボルト、ベアリングなど、アルミ以外の部品をすべて外しましょう。水酸化ナトリウムは銅やステンレス、ゴムパーツも侵します。
外したクランクアームを中性洗剤と水でよく洗い、油分や汚れを落とします。さらにワイヤーブラシで軽くこすります。
水分と油分が残ると、薬液の反応が不均一になります。
Step 02: パイプユニッシュへの漬け置き（アルマイト溶解）
プラスチック容器にパイプユニッシュを満たします。パーツが完全に浸かる量が目安です。
屋外または換気の良い場所で作業してください。薬液が反応すると熱を持ち、あやしい気体が発生します。密閉された室内での作業は危険です。

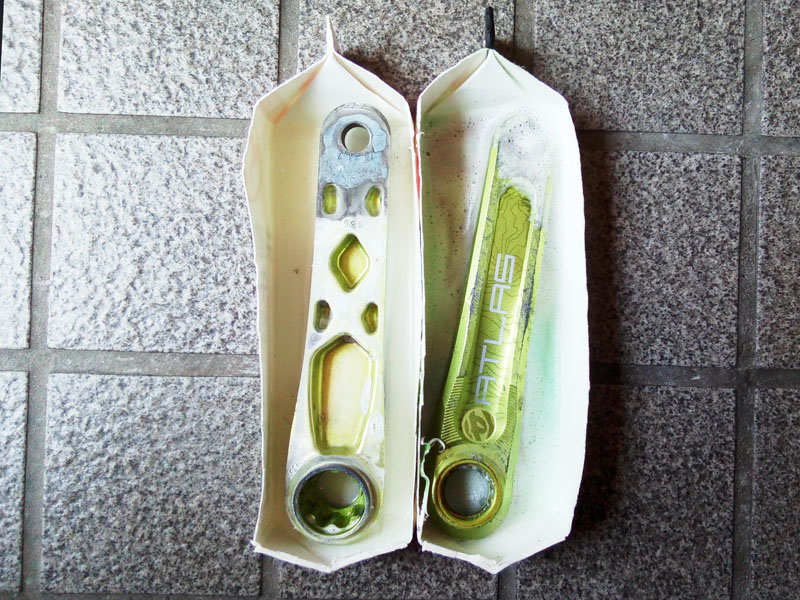

2〜3分で激しい泡（水素ガス）が発生し始めます。これはアルマイト皮膜（酸化アルミニウム）が溶解し、地金のアルミと水酸化ナトリウムが反応した証拠です。
液温が上昇し、緑色の染料が薄くなっていきます。
浸漬時間の目安: 5〜15分。泡が収まってきたor染色が完全に抜けたら、ただちに引き上げます。長時間放置するとアルミ母材まで侵食され、表面が荒れたり寸法が変化したりします。
Step 03: 水洗い（超重要）
引き上げたら、大量の流水で完全に洗浄します。この工程を怠ると、次にサンポールに浸した際、パイプユニッシュの成分が混ざり合って有毒ガスが発生します。絶対にスキップしないでください。1分以上、流水の下でよく洗いましょう。
Step 04: サンポールへの浸漬（スマット除去）
水洗い後のパーツを観察すると、真っ黒な汚れ（スマット）が見えます。これはアルマイト剥離の副生成物で、アルミ不純物や炭化物の残り香です。アルミ鍋の黒ずみの親戚ですね。
このスマットを除去するのがサンポールの役割です。新しい容器にサンポールを満たし、水洗い済みのパーツを浸します。1〜3分で黒ずみが溶解します。
Step 05: 最終水洗い・乾燥
サンポール処理後、流水で完全に洗浄します。酸性薬品は後で腐食や変色の原因になります。洗い終えたら、ウェスで水気を拭き取り、自然乾燥やエアブローで乾かします。
家庭用洗剤法の工程まとめ
- 脱脂・洗浄: 中性洗剤で油分を落とし、完全に乾燥させる
- パイプユニッシュ浸漬: 5〜15分、泡の発生と染色消失を確認
- 水洗い: 流水で1分以上、完全に薬品を除去（最重要）
- サンポール浸漬: 1〜3分、スマット（黒ずみ）を溶解
- 最終水洗い・乾燥: 酸性薬品を完全に除去し、乾燥
- 研磨仕上げ: 必要に応じてピカール等で鏡面に（次項）
⚠️ 安全注意事項:
- 作業は屋外または換気の良い場所で
- 厚手のゴム手袋と保護メガネを必ず着用
- パイプユニッシュとサンポールを絶対に混ぜない
- 各工程間に完全な水洗いを挟む
- 使用済み薬品は大量の水で希釈して処分
- アルミ以外の金属（銅、鉄、ステンレス）を同時に浸さない
- 子供やペットを近づけない
【方法2】プロ仕様: 水酸化ナトリウム（苛性ソーダ）単体剥離法
家庭用洗剤法のパイプユニッシュの主成分は水酸化ナトリウム（NaOH）です。つまり、より純度の高い苛性ソーダ（水酸化ナトリウム結晶）を購入すれば、プロに近い条件で剥離できます。
溶液の作り方
温水1リットルに対して、大さじ2〜4杯（約30〜60g）の水酸化ナトリウムを溶かします。
⚠️ 注意: 水酸化ナトリウムと水は反応で発熱します。溶液の温度はせいぜい50℃程度です。沸騰させない。
浸漬・剥離の手順
- パーツをどぼん
- 5〜30分経過観察。気泡（水素ガス）が発生し、皮膜が溶解する
- 皮膜が完全に剥がれると、表面はくすんだ灰色に変化
- 流水で洗浄
- 硝酸系薬品（スマトリン等）で除去

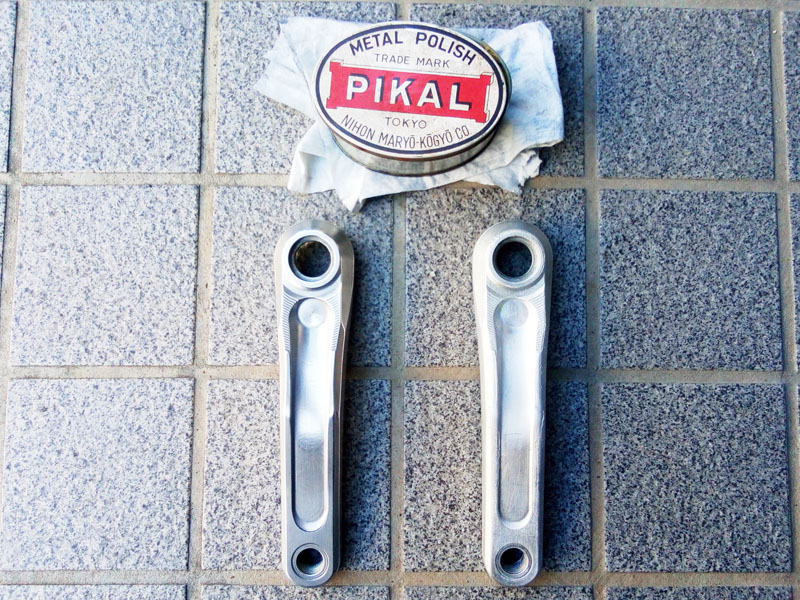

研磨仕上げ: 鏡面にする技術

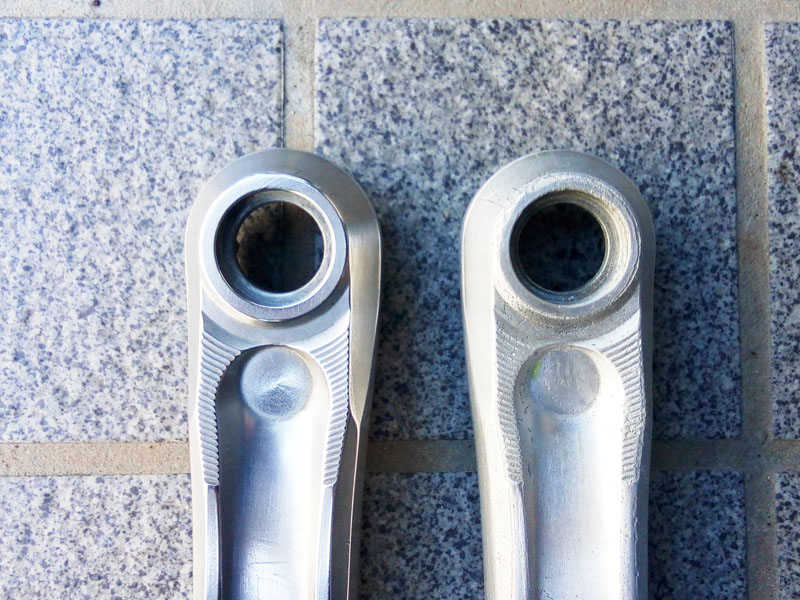

美しい鏡面仕上げには研磨が必要です。
研磨の3段階
- 荒研磨（金たわし、#400〜#600 紙やすり）: 表面の粗い凹凸を落とす
- 中研磨（#1000〜#2000 紙やすり、コンパウンド中目）: 傷を消していく
- 仕上げ研磨（ピカール等の金属磨き剤）: 鏡面に仕上げる
研磨は根気です。クランクアームはおそらく手磨きの限界です。これより大きいパーツのハンドポリッシュはただの苦行です。
剥離後の保護処理
アルマイトを剥離したアルミは無防備な状態です。以下のいずれかの処理を行いましょう。
- クリアコーティング: クリアスプレーを吹き付ける
- ワックス処理: 自動車用ワックスや金属用ワックスで表面をコーティング
- 再アルマイト: 専門業者に依頼して、再度アルマイト加工を施す
- 無処理（放置）: 自然の酸化被膜に任せる（定期的な手入れが必要）
よくある失敗とトラブルシューティング
Q. 表面が白っぽく濁ってしまった
原因: 薬液への浸漬時間が長すぎる、濃度が高すぎる。
対策: 処理時間を短くする。
Q. 黒ずみ（スマット）が落ちない
原因: サンポールの浸漬時間が足りない、アルミ合金の成分による。
対策: 硝酸系のスマット除去剤（スマトリン等）を使用する。物理研磨を併用する。
Q. 表面がざらざらになった
原因: アルミ母材が侵食された、元々のムラがあった。
対策: #400〜#600 の紙やすりで表面を平滑にし、研磨をやり直す。
Q. レーザー刻印のロゴが消えてしまった
原因: レーザー刻印部分は微細な凸凹である。研磨でさらに削られてしまった、アルマイト剥離時に染料が完全に抜けてしまった。
対策: 刻印部分の研磨を避ける、剥離後にエポキシ系接着剤で埋めて保護する。
まとめ: 剥離方法の選び方
| 状況 | おすすめの方法 |
|---|---|
| 初めてアルマイト剥離に挑戦 | 家庭用洗剤法（パイプユニッシュ + サンポール） |
| コストを抑えて大量に処理したい | 苛性ソーダ単体法（NaOH 結晶購入） |
| 化学薬品を使いたくない | サンドブラスト法 |
| 塗装（アルマイト以外）を剥離したい | 剥離剤 + 物理研磨の併用 |
| プロ級の仕上がりを求める | 苛性ソーダ法 + 電動研磨 + 再アルマイト依頼 |
| フレーム全体を剥離したい | 専門業者に依頼（DIY ではリスクが高すぎる） |
