スクエアBBの交換 クロモリシャフトからチタンシャフトへ ついでにトルク見直し


この前からお買い物用のクロスバイクのオーバーホール、KONAのカーボンハードテイルの新車のバラ完にかまけて、メインのミニベロのペガサス号のお手入れをちょっとサボってしまいます。遠出の相棒はこいつですけど。



有馬温泉 到着

有馬温泉 到着



といって、特段の不具合はありませんし、目ぼしいパーツはバージョンアップ済みです。唯一の気掛かりはBB、ボトムブラケットですね。



FSAスクエアBB→シマノホローテックII→TOKENのスクエアにしたのが去年のはじめでした。型番はTOKEN TK866CMですね。エバーレのカンザキバイクで買いました。



BBの寿命の目安は実感によりますね。走行中のガタ、ゆるみ、異音が判断材料です。体感の不具合、ひっかかり、気持ち悪さを感じなければ、そのまま使い続けられます。回転パーツの中では長寿ですね。



また、BB交換は専用工具とチェーンオイル・グリス汚れとの大合戦です。テンションは上がりません。クランク交換やホイール交換みたいにバイクの見栄えがどかーんと変わらないし。



「レアな剣を手に入れました」

「かっこいい斧をゲットしました」



て言うとちやほやされますが、



「アバターのインナーをデフォルトからレアなやつに替えました」



て言っても見向きされません。



人目につかないところのお手入れはおろそかになりますね。実際、BBの大部分はフレームのシェルの中です。外に出るのは全体の5%だ。しかも、クランクアームの影に隠れちゃうし。せっかくのアルマイトカラーが・・・



てことで、BBのメンテや交換は両極端に分かれますね。完全スルーか必要以上かです。2、3年ごとor10000kmごとに定期的にメンテするて人は逆に少なめです。やる人は半年~1年のスパンで早め早めにやっちゃいますね。



まさしくぼくが後者ですね。なんか数ヶ月ごとにBBをいじるように思えます。先日のバラ完車のプレスフィットBBの圧入は別ですが、今回はおなじみのスクエアテーパーBBの交換です。





軽量! 200gアンダー! チタンシャフトスクエアテーパーBB



たんにスクエアBBを交換するのは自分的に無芸で二番煎じです。すこし手間とお金をふんぱつして、チタンシャフトのBBをオーダーしました。



国内の有名自転車ブランドの正規流通品はおおよそに10000円以上です。





これはナンセンスだ! で、毎度の中華モールAliExpressで手頃な同等品を海外通販しました。送料込み4200円ですね。



へしゃげた小包

へしゃげた小包



シンガポール経由の書留スモパケですね。外箱のべこはひさびさですね。配送屋がなんか重いものを乗っけたな? ははは。



ぶつはこんなですね。



ニューボトムブラケット

ニューボトムブラケット



ACEのスクエアBBです。一応、バルクじゃなくて、小売用のパッケージ品みたいですね。アジア圏の流通品でしょう。



ヤフオクではセラーが1万オーバーの強気価格を設定しますね。チタンとカーボンの実体価格はあやふやです。国内ショップしか利用しない人は「こんなものだ」と思って買っちゃいます。



『軽さは正義』『100g=1万』の俗説が流布しすぎましたね。変な相場感が根付いちゃいました。優秀なノンブランドのカーボンパーツ、チタンパーツも多くあります。100g=3000円ぐらいが2017年現在の目安じゃないかとぼくは思います。



チタンシャフトBBです。



チタンシャフトスクエアBB

チタンシャフトスクエアBB



もちろん、スレッドタイプ、ねじ切り式ですね。ミニベロや折り畳みのBBの99%はこれです。プレスフィットに最適なカーボンフレームのモデルが極少ですからね。



あ、でも、意外や意外にトリック系のBMXのBBは昔からプレスフィットタイプですね。



 Stolen Revolver Mid Bottom Bracket
Stolen Revolver Mid Bottom Bracket

定価 3167円
割引 20%
特価 2543円

※2017/04/06 00:23:25のchainreactioncycles.comの価格



MIDてのがBMX BBの主流ですね。ごらんのとおりのノンスレッドです。やっぱし、ねじ切りよりこっちのが頑丈みたいです。トリック系のBMXはほんまにぽんぽん放り投げられますからね、ははは。



さて、チタンシャフトの最大の注目は重量ですね。実測しましょう。カモーン、タニータのハカーリ!



145g

145g



OH 145g! イッツ、ベリーライトや! チタンサイコー! ティタニウムサイキョー! ヒューヒュー、ビバビバ!



TK866CMはこんなですね。



TOKENスクエアBB 220g

TOKENスクエアBB 220g



220gです。クロモリシャフトの中では軽量な部類です。中軸は中空だし、カップはカーボンだし、見た目はビビッドだし。



bb-token

TOKEN BB



さらに以前のメンテでシールドベアリングのグリスを抜いて、オイルを注入しました。おそらくカタログより軽量ですね。



で、このTOKENのBBは破棄とならず、お買い物クロスバイクへ行きます。オーバーホールのときに左のカップがへんだった。こっちの付け替えを平行でやっちゃいます。



結果、3個のBBが揃います。BBBBBBB ザ・6Bですね、えんぴつか!



スクエアBBトリオ

スクエアBBトリオ



うーん、壮観ですね、ははは。



上・GIANT ROAM3の初期装備 SR SUNTOUR

中・TOKEN TK866CM 2016年1月カンザキバイク購入

下・ACE チタンシャフトスクエアBB



ですね。長さがビミョーに違います。122mm、113.5mm、119mmですね。SR SUNTOURのはクロスバイクの3×8のクランク用です。TOKENはフロントシングル用ですね。ACEの119mmの長さはビミョーです。



しかし、取り外して手応えを見ますが、一番目のSUNTOURのBBのずっしり感に驚きます。はかりに乗っけてみましょう。



SUNTOURスクエアBB 350g!

SUNTOURスクエアBB 355g!



きゃあ! なんと355gです。おっッも! TOKENの1.5個分、ACEの2個分ですやんか! 鉄のかたまりですわ。



てか、使用中のショートクランクとどっこいです。

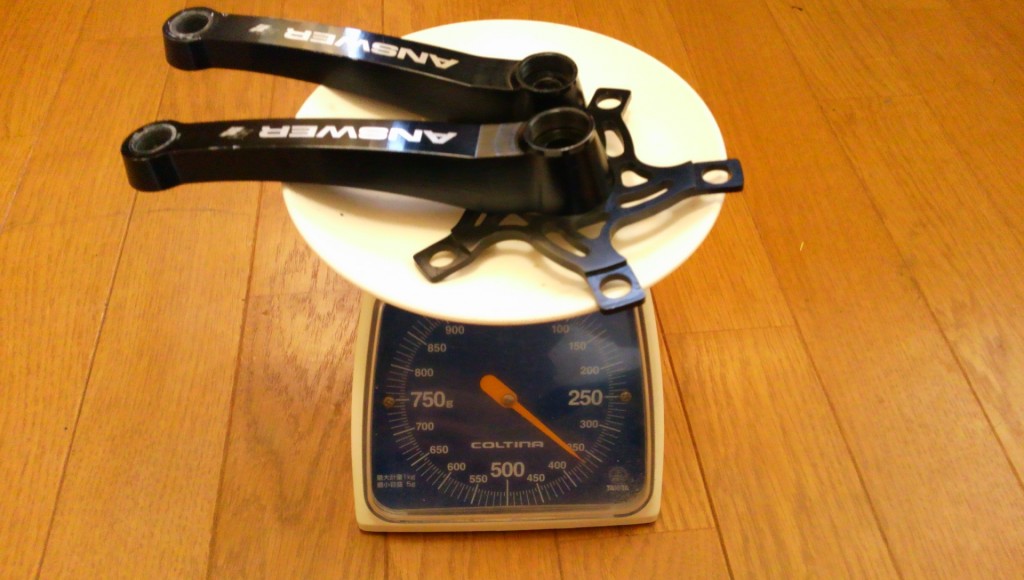

ANSWER 150mmショートクランク 実測370g

ANSWER 150mmショートクランク 実測370g



スクエアテーパーのクランクは全体的に軽量ですが、ジュニアダートレース用?のこいつは極端に超軽量ですね。でも、クランクとBBの重さはニコイチです。BBが重くなると、クランクの軽さが帳消しになります。



クロスバイクの安ぼろクランクさえが400-500gです。



1000円でヤフオしたSUNTOURの160mmぼろんちょクランク

1000円でヤフオしたSUNTOURの160mmぼろんちょクランク



じゃあ、このSR SUNTOURのBBはジャンク行きになりました。左のカップがへんだし、フロントシングルには長さがちとロングだしね。



古いBBはジャンクボックスへ

古いBBはジャンクボックスへ



で、TOKENのお下がりをクロスバイクにセットすると、うそみたいに左右カップをきれいにはめ込めました。やっぱし、旧BBの左カップが不良したかあ?



平均的なスクエアテーパークランクの推奨トルクは35Nm



チタンシャフトBBをミニベロにセットします。



フレームにねじねじイン

フレームにねじねじイン



こっちは右カップ=逆ネジですね。パーツの表記のとおりに左回しで締まります。60Nmは推奨トルクですね。カップの素材はAlloy 7075のアルミ合金ですね。素材的には上級パーツですね。



ところで、このカップの外側の取り付けスレッドはホローテックII工具用タイプですね。



カップのスレッドはホローテックBB工具に対応

カップのスレッドはホローテックBB工具に対応



これは大助かりです。ふつうのスクエアテーパー用の工具受けのスレッドはなぜか妙に浅めです。工具はこんなですね。



スクエアBBリムーバー

スクエアBBリムーバー



これの掛かりの浅さは致命的です。適正トルクをかけるのも固いBBを取り外すのも一苦労です。げんにスクエアBBのスレッドはなめなめです。



仕上げにかかりましょう。クランクをセットして、固定ボルトを入れます。スクエアエーパーBBとクランクの固定は典型的プレスフィット=圧入ですね。



この固定ボルトでクランクアームをBBシャフトに圧入して行きますから。ザ・プレスフィットです。



クランクのフィキシングボルトにもグリスを

クランクのフィキシングボルトにもグリスを



そう考えると、下玉押しの圧入、プレスフィットBBの圧入の苦手意識をすこし克服できます、きっと。



で、ここの締め付けトルクの適正はよくすっぽかされますが、シマノ推奨トルクは35Nm前後ですね。短いアーレンキーで35Nmをかけるのはむりです。パイプやレンチで柄を延長して、けっこうなてこでぐいぐい締めます。



Nm、ニュートンメートルの図解はこうですね。10cmの力点に1kgの垂直方向のパワーを1秒でかける=1Nmです。



1ニュートンメートル

1ニュートンメートル



上の図の柄が20cmないし重さが2kgになれば2Nmです。シーソーの原理ですね。詳細は物理の先生かWikipediaかヤフー知恵袋で!



完成図です。



ACE ANSWER AEST

ACE ANSWER AEST



BBチタンシャフト、アルミクランクアーム、ペダルチタンシャフト、マグネシウムペダルですね、ALLOYのカーニバル、春のCNC感謝祭だあ!



そして、ブランド名のAEST、ANSWER、ACEのAAA揃いはまさにトライエース! スターオーシャンか!



くしくもBBカップとクランクアームとペダルのデザインに統一感が出ましたね。グッド! そして、重量はクランク370g + チェーンリング90g + BB145g + ペダル240g=845gです。アメイジング!!



ことさらにクランク+BBの515gは合金系最強クラスの軽さですね。へたなカーボンより軽量です。



長さの変更はとくに無問題です。じゃあ、このチタンシャフトBBの導入は大当たりですね。よく箇所を探せば、まだまだカスタムできるなあ~、ははは。
