油圧ディスクブレーキのキャリパーとマスターシリンダーのシール交換


スポーツバイクのかなめは制動力です。制動力のかなめはブレーキです。MTBの標準は油圧ディスクブレーキです。



ディスクブレーキ



ブレーキフルード交換、ブリーディング、エア抜き、ホースカット、パッド交換、位置の調整てひとしきりにメンテをこなしまして、ふだんの取り扱いにはもうこまりません。




ピストン割れた!



が、この数か月のべらぼうなハードワークであらたな問題が発生します。なんとピストンが割れて、キャリパーから出ません!



グッドピストン



これはHOPE E4です。4ピストンのAM・エンデューロ用の油圧ディスクブレーキキャリパーです。レバーはHOPE TECH 3です。



で、この写真の上側=車体側の2つが出ない。ピストンの表面にいやな欠けが見えます。ブレーキしゅこしゅこでフルードがぶしゅぶしゅ飛び出します。あちゃー!



HOPEのキャリパーのピストンの調整は独特です。オイル交換やエア抜きのときにマイナスドライバーやひらべったいものでピストンを戻します。通称『ピストン戻し』です。



マイナスドライバーでピストンを戻す



このときにでっかいマイナスドライバーでざつにグリグリして、ピストンを割っちゃいました、おそらく。



で、その後の酷使と経年でひびわれが加速して、オイル漏れが致命的になりました。ちーん。



油圧ディスクブレーキのシステムのイメージはこんなです。



上・フルード満タンの圧 下・エア噛みの圧



レバーのシリンダーからホースからキャリパーから完全密封です。どっかに穴があるとか、空気がまざりこむとかすると、圧がさがって、ピストンがまんぞくに出ない。



で、うちのブレーキの穴は最終動作ポイントのピストンです。これを交換すればいけるかと思いまして、ピストンだけを調達しますが、後述の問題で断念します。



油圧ディスクブレーキキャリパー交換



結局、キャリパー本体を買いなおしました。



HOPE TECH3スモールパーツとE4キャリパー



E4のキャリパーとレバーカバーとシリンダーのシール/パッキンセットです。15000円なり~。購入先は英国のChain Reaction Cyclesです。



HOPE E4キャリパー



油圧ブレーキセットの交換はすでにOKですが、キャリパーだけの交換は未知数です。ブリーディングのレポはまあまあありますけど、キャリパーの交換ネタはレアです。



古いキャリパーを分解してみる



てはじめにおふるの本体を取り外します。台座のボルトをアーレンキーできこきこします。



油圧ブレーキディスクキャリパー外す



で、ホースのコネクト部分をレンチでゆるめて、フルードのたれに注意しながら、キャリパーを外します。DOTだからな!



ブレーキホースコネクト緩める



ぶじに取り外せました。



ホースコネクター



しんちゅうのワッシャx2、中空ねじx1、コネクタx1です。



キャリパー本体です。



E4ボアと専用ボアツール



右はHOPEのブレーキボアツールです、別途。ボアてのは星形のふたみたいなキャップのことです。ツールにてきとうな棒をいれて回します。



ボア外し



ここのトルクはそんなにつよくありません。手力ではずれます。ぱかっとな。



DOTフルードとピストン



液体はDOT5.1です。かんばしいケミカルフレーバーが鼻をつきます。目、口に入れない。素手もそんなによろしくない。



DOTをふきとって、手前のピストンを棒でぐいぐい押しますと、これを奥に押し出せます。じゃあ、問題の箇所があらわになります。



HOPE-E4のピストン



拡大しましょう。



バキバキのピストン



バキバキです。ふちの方からオイルがぶしゅぶしゅ漏れます。



このE4の奥側のピストンを外すにはパッドを外して、レバーでしゅこしゅこしゅこしゅこ押し出します。逆側にはボアがありません。



で、そもそもピストンを押し出せないこのE4キャリパーのピストンは完全なるひきこもりです。出ない! 出ない! 部屋から出ない!



で、やけくそでピストンを破壊したれ!て思ってドリルでギュインギィンしますけど、ちっこいくぼみしか作れません。



このピストンの素材はフェノール樹脂(のウッドセラミック?)てもので、衝撃には強くありませんが、熱と圧には無敵です。超固い!



で、あえなくピストンの交換をざせつしまして、キャリパー交換の道をえらびました。おかげで余分な出費をくらいます。ピストンは1個600円、ツールは1000円ですから。



新品キャリパー取り付け



新しいキャリパーをホースにつないで、パッドを入れなおします。このキャリパーセットの内容は本体、コネクター、パッドです。スモパなしのキャリパーだけの販売もあります。



ニューキャリパーセット



交換はひじょうにかんたんです。ブリーディングがくせものです



AZ DOTフルードバイク用



はい、安心安全ブレーキフルードです。HOPEの指定オイルはDOT5.1です。人体に有毒だよ♡



レバーのふたとダイアフラム交換



レバーのふたは前からガリガリくんです。最近、ここにダイアフラムのいたみがくわわります。



へにゃへにゃのダイアフラム



マスターシリンダーのオイル溜まりのゴムパッキンみたいなやつです。これがへにゃへにゃです。熱で変形したか?



おふるのスモールパーツ



ついでにこれらを交換します。新品はそれぞれ1000円です。



あとはいつものブリーディングです。キャリパーのニップルのビニルホースをつないで、ペットボトルをオイル受けにします。



自作ブリードキット



ビニルホースはもともと透明でしたが、DOTの力で白くなりました。おどろきのしろさ!



あと、作業時にはニップルをキャリパー本体より上の位置にあげましょう。この角度ではエアがちゃんと抜けません。



で、このあぶなっかしい液体をレバーのオイルプールにとぷとぷ注ぎます。



DOTひたひた



で、キャリパーのニップル開放→レバー引く→ニップル閉じ→レバー離すを5回ほどします。DOTがじわじわへっていきます。



へるDOT



油圧ディスクブレーキのブリードの工程はメーカーやモデルでちがいます。公式のマニュアルもまあまあ参考になりません。エア抜きには玉押し調整ににます。手探りとニュアンスの世界だ。



ダイアフラムとカバーをリニューアルしました。



ブレーキ復活



OK牧場!



ブレーキ交換は屋内で



ところで、この記事ではぼくは小雨の日に屋外でブリーディングしちゃいましたが、これは非推奨です。DOTは水をよく吸います。水気、湿気、外気はNGです。



屋内のガレージみたいなところでやるのが理想的です。でも、うちにはガレージがない。板の間でDOTしたくないし~。てことで、消去法で屋外でしました。



超強敵! マスターシリンダーのシール交換



実のところ、キャリパー交換もブリーディングもざこです。ジャムったピストンばかりが強敵でした。真のラスボスはこのあとに来ました。



マスターシリンダーのキャップとシールの新品がダイアフラムのセットについてきました。たなぼた。



で、DOTで手を汚したついでに交換してやろうと思って、レバーを分解しまして、シリンダーを抜きまして、シールを外します。



一応、あたらしいのをシリンダーに取り付けましたが、あまりの固さに天をあおぎかけましたが、やけくそのゴリ押しでむりやりはめこみました。必死のパッチです。



激闘のあとばかりが手元にのこります。

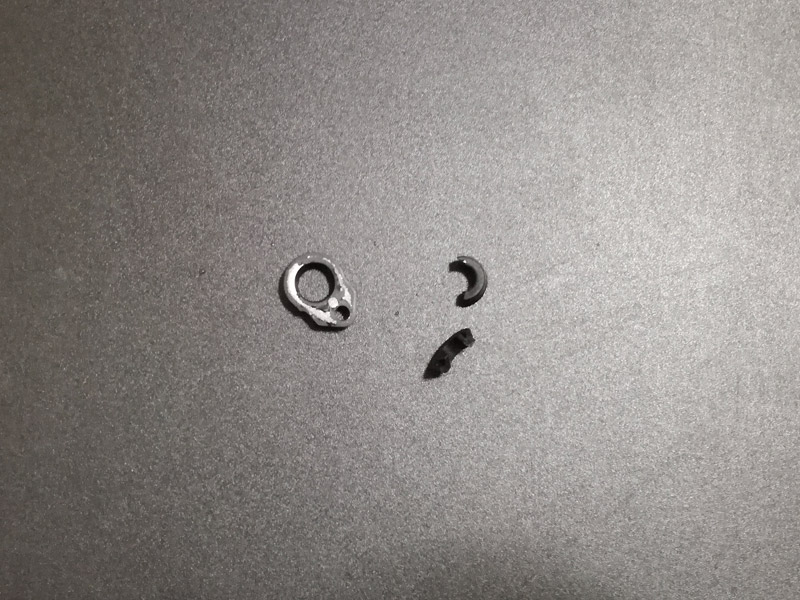

マスターシリンダーのシールのざんがい



右上のゴムのパッキンはおふるです。これの取り付けがたいへんでした。で、めずらしく写真がありません。B4Cらしくない。DOTを触りながらスマホをするのはげになんぎです。



ちなみにマスターシリンダーてのはこのへんです。



HOPE TECH3マスターシリンダー



そんなこんなで油圧ディスクブレーキの取り扱いLVがまたひとつ上がりました。シマノとマグラをいじってみたいな~。
