ゲームボーイカセットの修理 特殊ねじ用ドライバーで分解&電池交換

先日よりYoutubeでゲーム実況をはじめまして、懐かしいレトロゲームをちょくちょく買います。

また、ポケモンGOからポケモン熱が高まりまして、リアルタイムでやった第一世代~第三世代が恋しくなり、赤銀サファイアがめでたくゲットされました。

お値段は3つで540円です。購入場所はハードオフジャンクコーナーと良品買館のゲームコーナーです。

ポケモン銀OP
ポケモン銀OP

ROMカセットの宿命、バッテリー切れ

かつて、ゲームソフトは『カセット』と呼ばれました。ファミコン、スーファミ、ゲームボーイのソフトがこの名称で呼ばれます。

その後、ビデオゲームはCDやDVDになり、いまではDLCやクラウドになります。実機が手元にない。

ところで、初期のゲームカセットはオールインワンの小型PCのようなものです。全部の機能がこの中にある。

セーブデータはソフト=カセットに依存します。ハード=本体は記憶機能を持たない。以上のような理由からカセットは高額でした。

もっとも、初期のファミコンゲームにはセーブ機能さえがありませんけど。古参は仮面ライダー倶楽部とか仮面ライダー倶楽部とか仮面ライダー倶楽部とかで詰みましたよね?

バッテリー寿命は5年くらい

セーブ機能付きのカセットのバッテリー、ボタン電池の寿命はせいぜい5年です。つまり、前世紀のレトロゲーのカセットのセーブデータは壊滅的です。

しかし、冒頭の2本のポケモンのうちのひとつはふつうに起動して、セーブデータがありました。

ポケモン赤のセーブデータ
ポケモン赤のセーブデータ

バッジと図鑑がコンプです。手持ちにミュウがごろごろいました。期待通りのセーブデータだ!

初代赤の販売は1996年です。20年以上が経過します。しかし、セーブデータは健在です。つまり、バッテリーが健在だ。なぜ?

一方、第二世代のポケモン銀です。

ポケモン銀セーブない
ポケモン銀セーブない

『つづきから はじめる』がありません。たのしみが失せました。そして、さいしょから はじめて、レポートを取って、リセットをすると、おなじ画面を望めます。

電池切れ確定!

ただし、ゲームプレーは可能です。基盤の損傷はない。仮面ライダー倶楽部なみにセーブなしでぶっつづけでやれば、ポケモンマスターになれます。

が、おとなしく電池交換に挑戦しましょう。ちなみにセーブ機能なしのパスワードコンティニューのタイトルには内蔵電池はありません。

ゲームボーイカセットのねじは特殊

ゲームボーイカセットの分解はかんたんです。裏蓋のねじをちょちょと外します。しかし、このねじが曲者の特殊タイプだ。

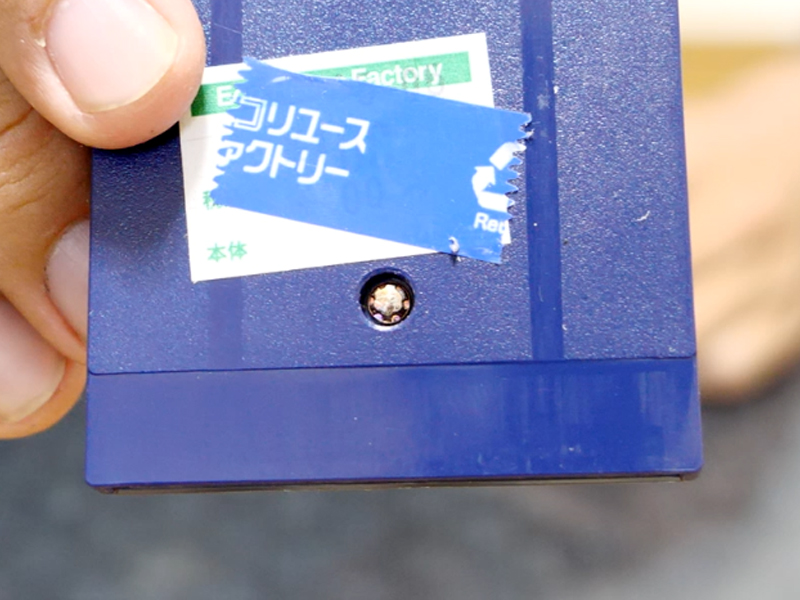

ゲームボーイカセットの特殊ねじ
ゲームボーイカセットの特殊ねじ

いたずら防止系のヘンテコボルトです。ラジオペンチやほそい棒でぐりぐりやっても外せません。

特殊ボルトには特殊ドライバーです。通販に格安のセットがあります。

任天堂ゲーム用特殊ドライバーセット
任天堂ゲーム用特殊ドライバーセット

DTC-20とDTC-27

さて、このような通販の格安ニンテンドー修理セットは厳密には正規のツールではありません。非純正のノーブランド品です。

商品の表面の数値の通りにY字ドライバーは2.5mm用、ビットはそれぞれ3.8mmと4.5mm用です。このサイズは任天堂系の特殊ねじサイズとは微妙に異なります。

星型ドライバーの純正の公式ツールはエンジニア社のDTC-20とDTC-27で、それぞれ3.6mmと4.6mm用です。

しかし、コンマ数ミリの差は許容範囲です。格安セットはジャストサイズではありませんが、ゆるゆるでもきつきつでもありません。純正ツールは割高ですし。

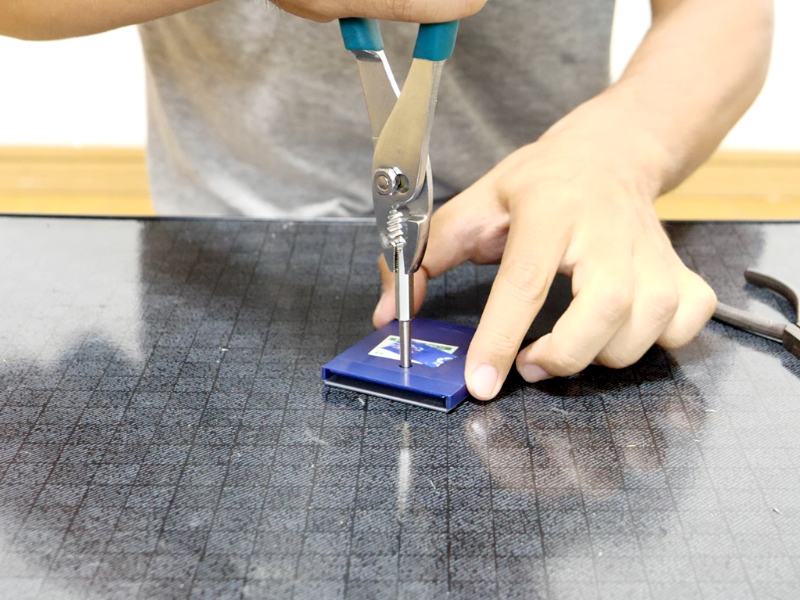

何十個もカセットを分解しなければ、この格安セットで十分に修理できます。実際にこの3.8mmの星型ドライバーでポケモン銀のネジを回せました。

ゲームボーイ分解
ゲームボーイ分解

ゲームボーイアドバンスのネジはY字タイプです。

ゲームボーイアドバンス分解
ゲームボーイアドバンス分解

簡単な対応表です。

Y字ドライバー≒DTY-02

  • ゲームボーイアドバンスカセット
  • ゲームボーイ本体
  • DS
  • ジョイコン

4.5mm≒DTC-27

  • スーパーファミコン本体
  • NINTENDO64本体
  • ニンテンドーゲームキューブ本体

3.8mm≒DTC-20

  • ゲームボーイソフト
  • スーパーファミコンソフト
  • NINTENDO64ソフト

カセットのネジのトルクはそう強くありません。ネジ穴の土台がプラスチックですし。ビットを手で持っても、簡単にネジを回せます。

表側をスライドさせる

ネジを外したら、ケースをぱかっと開きます。むりやりこじ開けない。バキッて壊しますよ。

こんなふうに表蓋を端子側へスライドさせます。

表側を端子側にスライドさせる
表側を端子側にスライドさせる

カセットの中身の基盤が現れます。

ゲームボーイROMの中身
ゲームボーイROMの中身

右上の丸いのがバッテリーです。ザ・ふつうのボタン電池です。ポケモン銀のやつはCR2025でした。赤はCR1616でした。ちなみにボタン電池の数値はサイズと厚みです。

1616も2025も100円ショップにあります。24時間営業の100円ローソンがべんりです。

電池をはずす

では、電池をはずしましょう。ここからの作業はすこし神経質です。

工具は以下です。

  • カッター
  • ラジオペンチ
  • テープ

こだわり派はテープを使わず、ハンダを使って、端子を溶接しなおします。が、一般人はそんなに手間をかけられません。ふつうにテープを使いましょう。

カッターでボタン電池の端子をはずす
カッターでボタン電池の端子をはずす

薄い端子が電池の裏表にぴたっと貼り付きます。カッターやかみそりの刃でぺりぺりはがします。

と、ここが山場です。端子の溶接外しです。

溶接をちぎる
溶接をちぎる

まんなかのところに2か所のポイント溶接があります。これはカッターで切れません。ラジオペンチが役立ちます。

裏側です。こっちのはがしが難題です。

裏側端子
裏側端子

あと、ボタン電池のサイドに黄色いカバーが見えます。ボタン電池のサイドは基本的に+です。このカバーはショート防止ですね。

それから、電池をペンチで直掴みするのはかんばしくありません。神経質なA型さんはあて布をしましょう。

端子がちぎれる

おおざっぱなO型さんのDIYはすんなりといきません。ついつい力任せにぐいぐいやって、裏側の端子を基盤からひきちぎってしまいました。

端子が基板からちぎれた!
端子が基板からちぎれた!

オーマイガー!

はんだごてはうちにはありません。ダメもとで接着剤とテープでくっつけます。

テープでくっつけた
テープでくっつけた

屈指のざつさです。ちなみにCR1616やCR2032を載せても、ふつうに使えます。電圧とかは一緒ぽいです。

起動してみる

一抹の不安を覚えつつ、このミイラのようなカセットをゲームキューブのゲームボーイアダプターにぶっさします。

ポケモン銀OP
ポケモン銀OP

起動はOKです。レポートをとって、リセットを押します。どきどきの瞬間です。

レポート
レポート
つづきからがふっかつした!
つづきからがふっかつした!

つづきからが ふっかつした!

結論

端子をぶっちぎっても、テープでざつにくっつけても、ふつうに修理できた。

後日、このドライバーセットをうちで少し在庫しました。ゲームボーイカセット、アドバンスのネジを問題なく回せます。即日で配送しまっせ~。

PS.ジョイコンも分解修理できました! →ジョイコンの修理 勝手に動く症状を自分で直す方法と工具
