カーボンハンドルのカットに挑戦して、ソーガイドの重要性を悟る


AliExpressで調達したステム一体型のカーボンハンドルバーを2ヶ月から使って、ふだんの10km前後のちょい乗り、有馬往復の60kmまでしました。走行距離は1000km弱でしょうか。



ステム一体型ハンドルバー

ステム一体型ハンドルバー



結果的にこのステムハンドルはぼくの好みに合いませんね。前のライザーバー x ショートステムよりハンドルが低く、遠くなりました。これはゆるチャリにはNGですね。背中が疲れるし、視界が狭くなります。



統合型ハンドルのポジション調整力はライザーバー x ステムのコンビにぜんぜん劣ります。てか、調整力は皆無ですね。ライザーバーみたいに角度である程度の修正を出来ません。



てことで、ハンドル周りをライザーバー x ショートステムに戻しました。

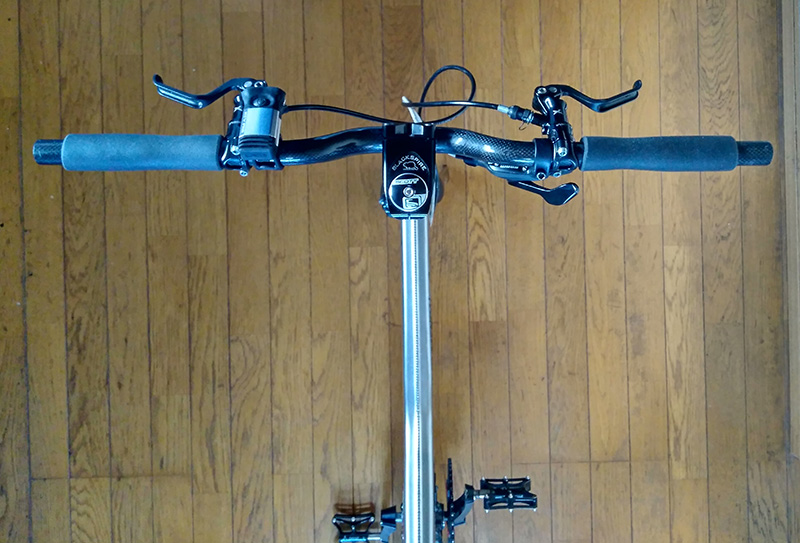

ハンドルバー未加工64cm

ハンドルバー未加工64cm



うーん、めっちゃ楽ちんだあ! 俄然、ハンドルバーのマイベストは近・高ポジですわ。やっぱし、むやみな遠・低ハンドルはイキリポジションでしかありませんね、ははは。



あと、気分転換のためにハンドル周りのレイアウトを変えました。銀・黒メインですね。一気にシブくなりましたわ。KCNCの赤の差し色の力がえげつないパワーです。



フルカーボンライザーバーハンドル

フルカーボンライザーバーハンドル 110g



ほんまにワンポイントでイメージががらっと変わりますね。



で、さらに乗り心地をテイストチェンジするためにシフターとブレーキを内側に詰めて、シリコングリップをながーく伸ばそうとしますが、そんなにびよびよに出来ません。カセイHKみたいにもっとずるずるに伸びて~。



長いグリップはありません。バーテープもない。じゃあ、もうカットしましょう。今回のDYIはカーボンハンドルのカットです。





ダイソーパイプカッターで行けるか、カーボンハンドルバー?



筒状、パイプ系のパーツのカットはパイプカッターの役目ですね。うちにはご存知のダイソーパイプカッターがあります。432円也。



ダイソーパイプカッター適合サイズ

ダイソーパイプカッター適合サイズ



カット能力は非常に優秀です。こんな分厚いシティサイクルのスワローハンドルをものの数分できれいにばっつんカットしちゃいます。



カット成功

カット成功



難点は適合サイズですね。カット径のリミットは28mmです。これはスポーツバイクのパーツカットには非常にビミョーな数字です。



ハンドルバーのバーエンドの外径は22.2mmです。これはOKです。で、つぎのカット候補はシートポストですが、これのサイズはまちまちです。



メジャーサイズの27.2mmはOKですが、つぎのメジャーサイズの30.9mm、そのつぎの31.6mmがもうOUTですね。



さらにミニベロ、折り畳みのシートポストの主流は30mm~です。ダホンのポストがおおよそ30mmですね。うちのミニベロは30.4mmです。



さらにその次のカット候補のフォークコラムの基準サイズは28.6mmのオーバーサイズです。0.6mmの差でダイソーパイプカッターオーナーは涙を呑みます。せめて、30mmだったら・・・



ちなみにダイソーのパイプカッターのサイズはこの一つきりですね。実際、うちではただのハンドルカッターに終始します、うえーん。



おまけにパイプカッター全般はカーボンパーツのカットに不向きです。カーボンパーツはカーボンシートのミルフィーユです。パイプカッターみたいに圧力で切ると、カーボン層の剥離を引き起こしちゃいますね。



とどのつまり、うちのダイソーパイプカッター=金属ハンドルバー専門カッターになっちゃいますね。用途の狭さがひとしおです。



で、カーボンパーツのカットにはソーガイド、糸鋸がベストマッチですね。糸鋸はありますが、ソーガイドはありません。不要のステムをソーガイドにする、て代替手段はありますね。



「でも、糸鋸ごりごりはめんどうだな~。粉が出るしさ~。手が汚れるよ~。ゼッタイに斜めにカットがゆがむしさ~」



てゆうずぼら細胞の悪魔のささやきが禁断のパイプカッターへ心を向けさせます。



はい、セット!



カーボンハンドルバーにパイプカッターセット

カーボンハンドルバーにパイプカッターセット



念のためにガムテープを巻きまして、3cmのところにボールペンで印を付けました。これをギョーカイヨーゴで養生と言います。HEY YO-JO!



圧を掛けて、そろっとひと回しします。めきょめきょめきょ、て音がします。



気にしない!



パイプカッターをひと回し後

パイプカッターをひと回し後



OH MY YO-JO!!



はい、ガムテープは無意味でした。布テープの表面は滑らないから!



ひと回しでわりに深く筋を入れられますね。アルミバーの手応えよりやわですわ。今のところ、表面上のささくれはありません。



ここからぐりぐりぐりっとやって、あっという間に最後まで来ます。と、不意にラストのシート層の手応えがやや怪しげになります。刃が最後のシートに食いつかない。



これは当たり前です。シート状のものにはパイプカッターの圧がかかりません。土台の固定がなくなると、カットパワーが消えます。ぺらぺらの薄い膜をカッターで切れないように。



じゃあ、切れ端をむりやりに引きちぎります。で、結果がこんなです。



ささくれ状のものがぴろぴろっと

ささくれ状のものがぴろぴろっと



ザ・ささくれですね、うえーん!



カーボンパーツの大元は繊維状のマテリアルです。じゃあ、木や竹みたいにささくれるのは自明の理ですね。手応えは完全に竹ですわ。実際、竹はナチュラルなカーボンみたいなもんですし。



剥離ぴろぴろは奥まで続きますね。



これがカーボンパーツのささくれだ!

これがカーボンパーツのささくれだ!



この後、はさみでぴろぴろをカットして、応急処置を施しました。



ハンドルバーの内側に詰め物をしてみたが・・・



このカットはけっこうな失敗作です。しかし、ハンドルバーのエンドは一つだけじゃありません。左のゴッドフィンガーでなく、左のバーエンドがあります。



リベンジや!



右のささくれの惨劇を踏まえて、予防策を講じます。濡れティッシュを内側にぎゅう詰めにします。



ハンドルバーにぬれティッシュを詰め放題

ハンドルバーにぬれティッシュを詰め放題



これはグッドアイデアじゃないかあ? パイプカッター再セット! ぐりぐり! ぐりぐり! 最後の手応えはさっきよりこましだあよ!



ささくれ再び

ささくれ再び



オー・ササクレ・リローデッド! ヒャッハー!



うーん、濡れティッシュは役不足でしたね。最後のカーボン層がきちんと固定されません。金属棒を突っ込むとかしないと、内側に磐石の土台をできませんわ。



カーボンハンドルバーの断片です。



カーボンハンドルバーのささくれ片

カーボンハンドルバーのささくれ片



大差はありませんね、ははは。



感覚的にパイプカッターで7分までカットして、そこからノコギリでぎこぎこすると、きれいに仕上げられるように思います。とにかく、圧力は剥離の原因ですね。最後のカーボンシート層がもれなくささく立ちます。



さて、神経質な人はここからバリトリてゆう作業をするとうわさで聞きますが、ずぼらなO型のぼくはさっと片付けます。



臭いものに蓋 カーボンのささくれにバーエンドキャップ

臭いものに蓋 カーボンのささくれにバーエンドキャップ



封印!



はい、OKOK、OK牧場! 中華安カーボンパーツだし~、後で困るのはぼくだし~。はい、ドンマイドンマイ、ドンマイケル!



結果的にバー長さは58cmくらいになりました。大成功!



ハンドルバー58cm

ハンドルバー58cm



ソーガイドが重要です



自転車パーツ屋のGizaプロダクツがソーガイドを出します。





正規ブランド系のお高いカーボンハンドルやカーボンシートポストにはこんなざっくばらんDIYは無理でしょうしねー。
